过滤洗涤干燥(三合一)系统

过滤洗涤干燥(三合一)系统

型号:JTNB

品牌:JHENTEN

分类:过滤洗涤干燥机(三合一)

材质:304/316L不锈钢

起订量:1件起订

交货时间:60个工作日

用途:固液分离、加压过滤和真空干燥

应用领域:制药、化工、精细化工和食品工业



详情描述


产品详情

镇田过滤洗涤干燥机是一种用于制药、化工、精细化工和食品工业的固液分离、加压过滤和真空干燥的高品质设备。

在过滤应用中,有些产品由于其特殊的危险或有毒特性,或者为了防止交叉污染,在其制造过程中希望以密封的方式进行处理。镇田设计的过滤器干燥机设计结构完全可以满足这些需求,保证用户获得无污染的纯物质。

镇田过滤洗涤干燥及根据完全根据GMP标准设计,适用于所有类型的制药和精细化工应用。我们的机器在无菌应用中是可验证的,我们有特殊的设计来安装在洁净室内。


过滤洗涤干燥机特点

♦ 过滤面积涵盖0.07M2到8M2,操作容积涵盖20L到17M3,选择范围广

♦ 操作压力3Bar,操作温度最大可达200摄氏度;

♦ 根据国标压力容器设计并取证

♦ 卫生级设计,符合制药行业应用,完全符合GMP和美国FDA认证要求;

♦ 物料直接接触部件均选用无毒,耐腐蚀的316L或者304材质,密封可采用PTFE、FFKM或EPDM等密封材料;

♦ 驱动部件电机减速机带不锈钢防护罩

♦ 筒体夹套加热冷却,搅拌可带加热冷却夹套

♦ 底部过滤板自动升降,且过滤板维护更换便捷;

♦ 液压底部锁盖系统,自动操作,安全可靠

♦ 滤饼过滤,清洗和净化一体

♦ 无菌出料阀卸料

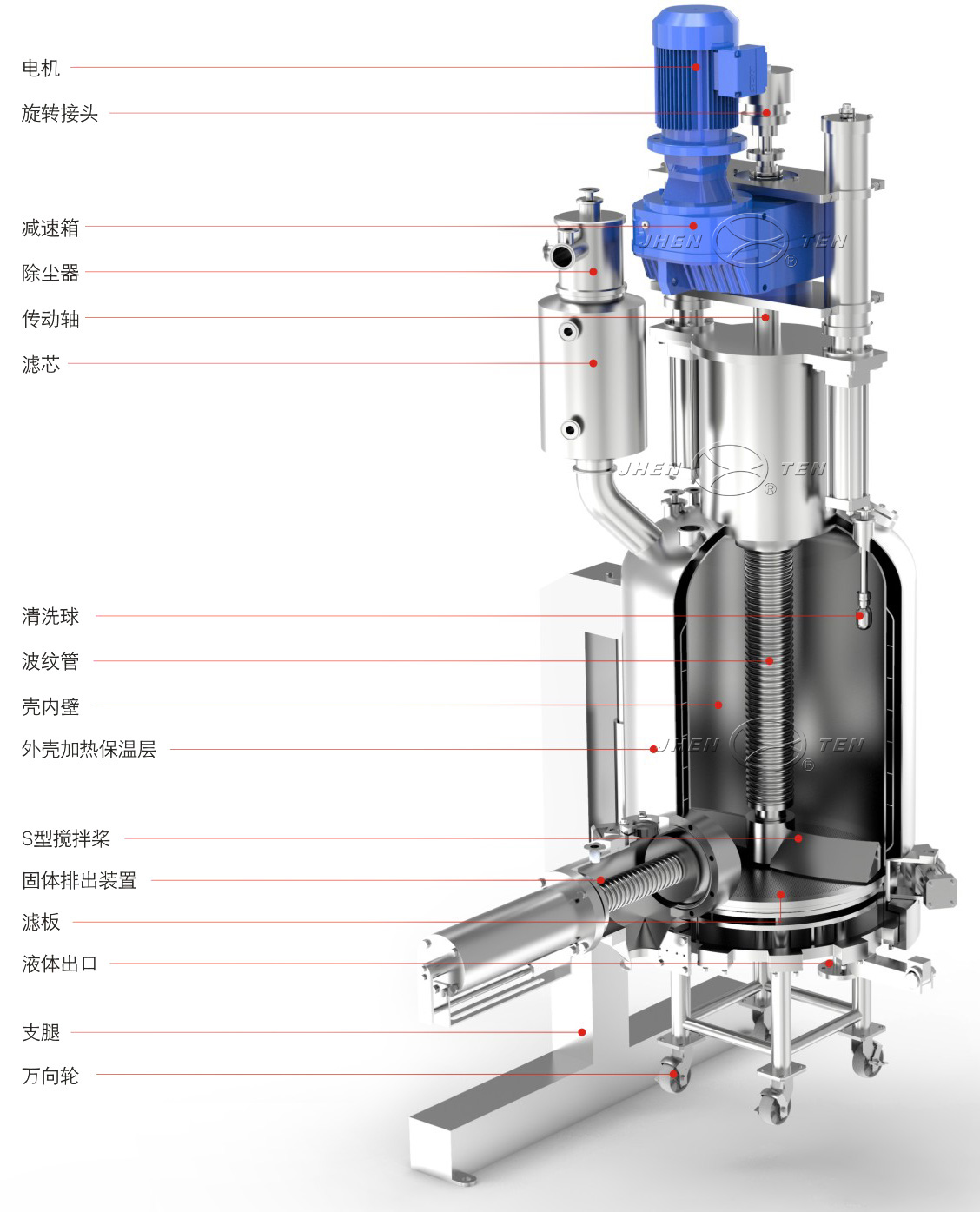

过滤洗涤干燥机产品解析

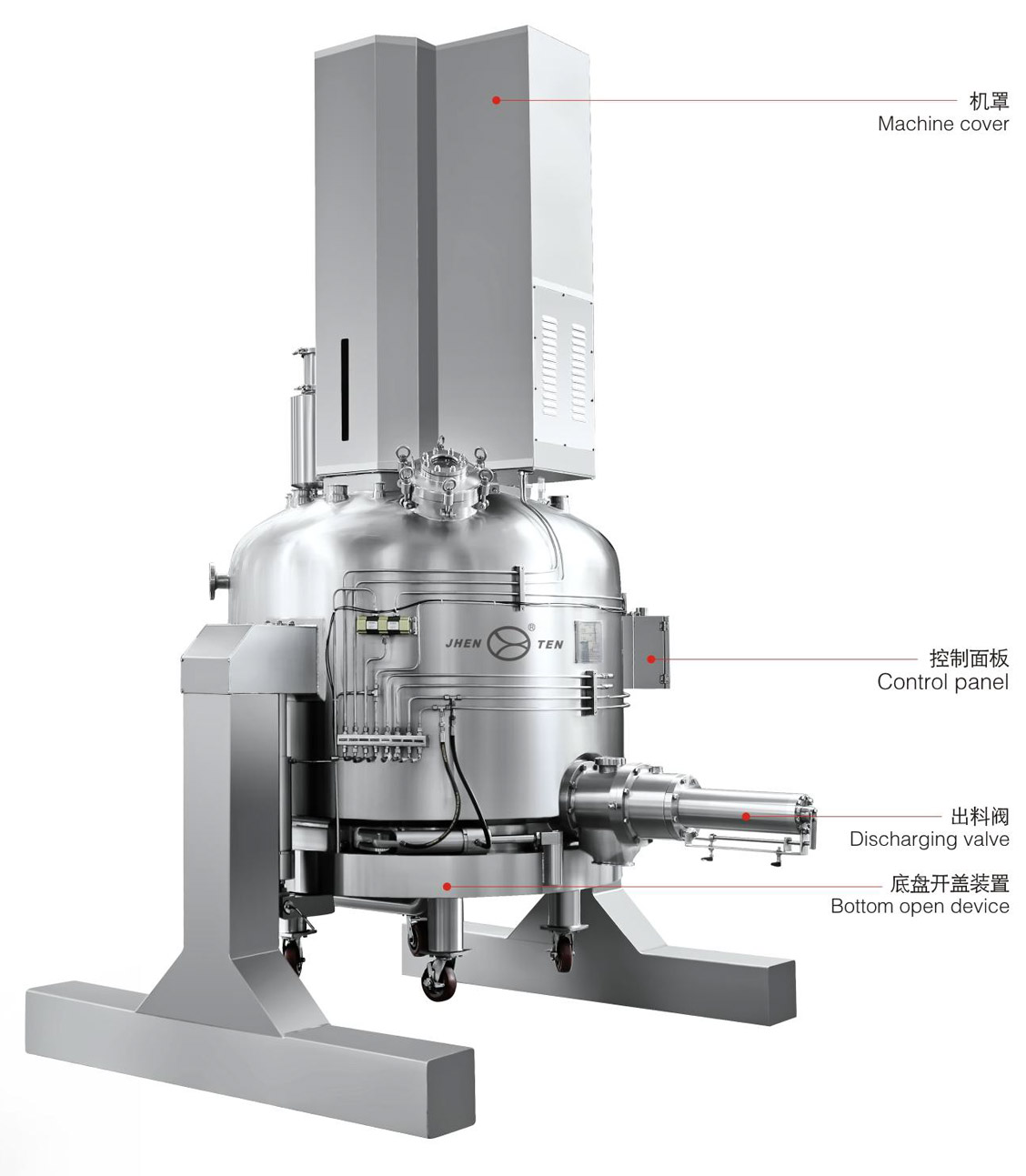

过滤洗涤干燥机(三合一)






洗涤过滤干燥机选项&功能

♦ 内部镜面抛光粗糙度≤0.4um

♦ 内部电解抛光,粗糙度≤0.2um

♦ 提供哈氏合金,钛材,超级双相不锈钢等材质供选择

♦ 美标ASME认证,欧标CE/AD2000/EN13445产品认证

♦ CIP/SIP系统

♦ 特殊的无菌级机械密封

♦ 无菌取样阀

♦ 可配套冷凝系统,真空系统及加热单元

♦ 手动操作系统及手动出料

♦ 国标/欧标/美标防爆认证证书,UL认证清单配件

♦ 提供DQ/IQ/OQ文件


典型的应用

♦ 精细化学品和制药:抗生素、原料药、生物技术、着色剂、晶体、香精和香料、天然提取物、肽、制药合成、维生素

♦ 化学:添加剂,催化剂,着色剂,金属粉末,矿物,颜料,聚合物。

♦ 食品:添加剂,动物提取物,着色剂,香料和芳香,天然提取物,维生素补充剂。


过滤洗涤干燥机技术参数

标准型号 过滤面积
(㎡)
内直径
(mm)
公称容积
(m³)
筒体高度
(mm)
滤饼高度
(mm)
桨叶提升高度
(mm)
搅拌电机功率
(KW)
设备净重
(Kg)
设备总高
(mm)
JTNFD-400 0.12 400 0.05 450 100 120 手动/0.75 250 1500
JTNFD-500 0.19 500 0.15 650 140 160 2.2 1450 2600
JTNFD-600 0.28 600 0.22 700 180 200 2.2 1650 2900
JTNFD-800 0.5 800 0.53 900 200 220 3.0 2300 3300
JTNFD-900 0.62 900 0.66 900 200 220 4.0 2800 3500
JTNFD-1000 0.78 1000 0.93 1000 220 250 5.5 3600 3800
JTNFD-1200 1.1 1200 1.3 1000 250 300 7.5 4700 3900
JTNFD-1400 1.53 1400 2.0 1100 300 350 11 6400 4400
JTNFD-1600 2.0 1600 2.7 1100 300 350 15 7400 4500
JTNFD-1800 2.5 1800 3.8 1200 350 400 15 10500 4700
JTNFD-2000 3.0 2000 4.8 1200 400 450 18.5 11500 5100
JTNFD-2300 4.0 2300 6.8 1250 400 450 22 12600 5200
JTNFD-2600 5.3 2600 9.1 1250 450 500 22 17200 5500
JTNFD-2800 6 2800 10.8 1250 450 500 30 22000 5700
JTNFD-3000 7 3000 14.4 1500 550 600 37 25000 5900
JTNFD-3200 8 3200 16.6 1500 550 600 45 28000 6000


过滤洗涤干燥机制造工艺

1、进料

通常从反应釜或者结晶罐里面,将固液物料送入过滤洗涤干燥机内。

2、过滤

液体/固体通过滤板分离,过滤(溶剂)液体收集在母液罐中。

3、洗涤

通常用洗涤液来清洗产品滤饼,用搅拌器将浆料中的固体搅拌进行充分洗涤。

4、平料

用搅拌器将物料湿饼抹平,避免产生裂缝和漏液。

5、干燥冷却

容器内可抽真空进行干燥,同时在夹套罐壁,底盘和搅拌桨内通入热媒进行加热。这样可以使产品快速达到沸点并干燥。

6、卸料

特殊设计的搅拌器将产品推向侧出料口,通过无菌出料阀进行出料。
