芯式过滤器

单芯工业级液体过滤器

单芯工业级液体过滤器

型号:JTGDG

品牌:JHENTEN

铸造式,易更换,单芯过滤器
JTGDG单芯工业级液体过滤器,顶部采用一体式铸造式结构,采用上进上出设计,配以转接头,可以直接连接到管路上,安装极其方便


详情描述

滤筒采用卫生级滤筒,抛光精度Ra<0.6μm,适用于各类过滤要求 JTGDG单芯工业级液体过滤器采用极其紧凑的结构设计,顶部可以固定在管路上;换芯时,只需将滤筒打开即可,整个过程无料液渗出 底部配以排液阀,方便料液的排放


产品特色
上进上出,可直接连接到管路上
更换滤芯简便,无料液渗出
底部装有排液阀,方便排液
安全的密封性设计


典型的应用
水处理:各种水质的过滤
食品饮料业:酒类、矿泉水、饮用水的过滤
化学工业:各种有机溶剂、酸、碱液的过滤


表面处理

处理类型

基座:铸造

筒体:机械抛光、电解抛光、喷砂、酸洗

抛光精度

内壁0.4μm,外壁0.6μm


操作条件

最大操作压力

0.6MPa

最大操作温度

150℃


材料

过滤器壳体

304、316L、SAF2507、碳钢

排液阀

304、316L

密封圈、垫片

EPDM、PTFE、Viton、Sililone


连接

壳体连接

快装、螺纹

进出口N1、N2

1”螺纹

压力表N3 (选配)

1/4”螺纹

排液阀N4、N5(选配)

1/4”螺纹

滤芯接头形式

DOE型

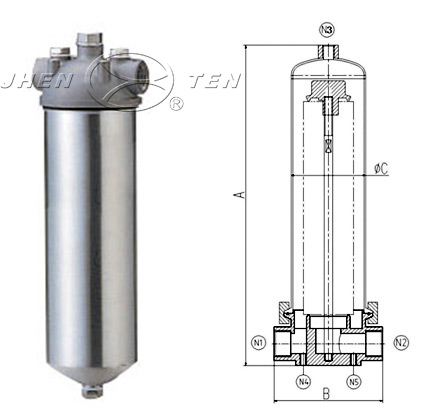

产品结构

尺寸参数

1芯

10”

20”

30”

A:总高

382

632

982

B:进出口距离

130

C:直径

Φ89

上表数据为标准型,可根据客户要求定制,未注长度单位为mm。


选型表


[滤芯数量]

[滤芯型号]

[滤芯接头]

[壳体材料]

[进出口连接]

[密封圈]

JTGDG

1R

20

D

4

L

E


1R=1芯

10=10”滤芯

D=DOE型

4= 304

L=螺纹

E=EPDM



20=20”滤芯


6= 316L


P=PTFE



30=30”滤芯




V=Viton



40=40”滤芯




S=Sililone
