大流量液体过滤器

型号：JTGHF

品牌：JHENTEN

超大流量工业级过滤器

详情描述

JTGHF大流量液体过滤器，又名JTGHF大胖过滤器是针对于大口径和高流速的管道而开发，适用于高通量的工况，其芯件采用折叠式大流量滤芯，相当于传统普通冲孔蓝式滤芯和棒式折叠式滤芯多倍面积；其大于50%的开孔率与直通式结构，组合出最大的流量和最小的压差，大大降低了总体的尺寸和重量，从而减少了投资成本及运行成本，也降低滤芯更换的频率，节约了劳动力资源。

JTGHF大流量液体过滤器分立式和卧式两种，常规20”、40”滤芯的过滤器通常采用立式结构；超过1000吨/小时流量的中大系统，选择卧式结构，并配备60”的滤芯使用，满足大流量的同时，降低滤芯更换次数，更换滤芯更方便。

产品特色

流量大、占地面积小、效率高
304和316L两种不锈钢可供选择，良好的耐腐蚀性能，能满足各领域的要求
立式和卧式两种结构可供选择

典型的应用

流量较大的场合，特别是水处理领域

表面处理

处理类型	机械抛光、电解抛光
抛光精度	内壁0.3μm，外壁0.4μm

操作条件

最大操作压力	0.6MPa
最大操作温度	150℃

材料

过滤器壳体	304、316L
排气、液阀	304、316L
吊环螺栓	304
支座	304
密封圈、垫片	EPDM、PTFE、Viton、Sililone

连接

壳体连接	法兰（吊环螺栓）
进出口N1、N2	快装、法兰
压力表N3(选配)	1”/1.5”快装
排液阀N5(选配)	1”快装

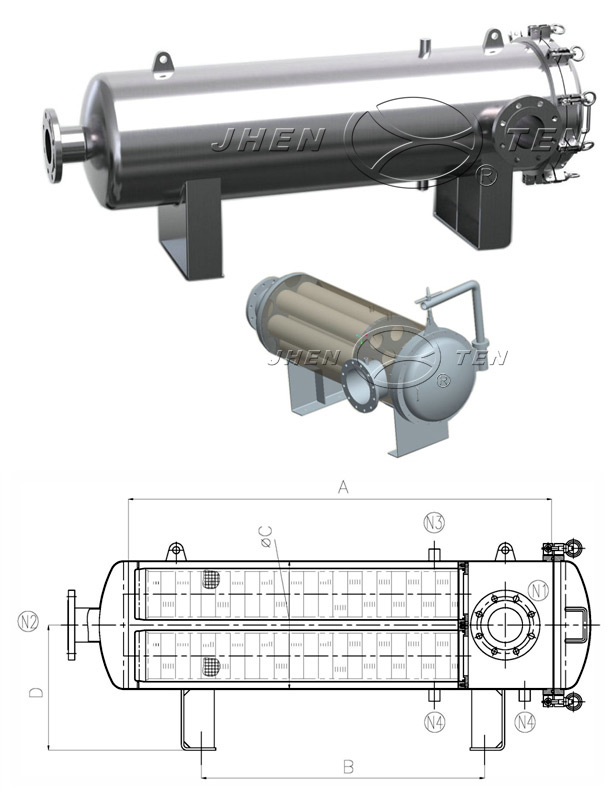

尺寸参数	1芯			2芯
尺寸参数	20”	40”	60”	20”	30”	40”
A：壳体长度（不含封头）	700	1200	1700	800	1300	1800
B：支座中心距	300	600	900	400	700	1000
C：直径	Φ230			Φ400
D：进出口N1、N2离地高度	355			395
进出口N1、N2尺寸	2”/2.5”/3”			3”/4”/5”

上表数据为标准型，可根据客户要求定制，未注长度单位为mm。

选型表

	［结构形式］	［滤芯数量］	［滤芯型号］	［壳体材料］	［进出口连接］	［密封圈］
JTGHF	L	2R	20	4	K	E
	L=立式	1R=1芯	20=20”滤芯	4= 304	K=快装	E=EPDM
	W=卧式	2R=2芯	40=40”滤芯	6= 316L	F=法兰	P=PTFE
		3R=3芯	60=60”滤芯		L=螺纹	V=Viton
		4R=4芯				S=Sililone
		5R=5芯
