管道过滤器

管式过滤器

管式过滤器

型号:JTGTF

品牌:JHENTEN

简便管道式过滤器
JTGTF管式过滤器是一款除去管道液体中少量固体颗粒,可保护压缩机,泵,仪表和其它设备的正常工作的小型改良管道式过滤器


详情描述

JTGTF管式过滤器采用多道抛光处理,保证料液接触面Ra达到0.6μm接近卫生级要求,全镜面抛光


产品特色

筒体内外表面采用镜面抛光,料液接触面Ra达到0.6μm接近卫生级要求
过滤器壳体采用快装连接,操作方便,经济实用


典型的应用

各种液体的颗粒过滤
食用油、饮料、酒类的过滤
化工厂过滤
压缩机,泵,仪表和其它设备初过滤和保护作用


表面处理

处理类型

机械抛光、电解抛光、喷砂、酸洗

抛光精度

内壁0.6μm,外壁0.8μm


操作条件

最大操作压力

0.6MPa、1.0MPa

最大操作温度

150℃


材料

过滤器壳体

304、316L

筛管滤芯

304、316L

快装

304

密封圈、垫片

EPDM、PTFE、Viton、Sililone


连接

壳体连接

法兰(吊环螺栓)、快装

进出口N1、N2

2”/2.5”/3”快装

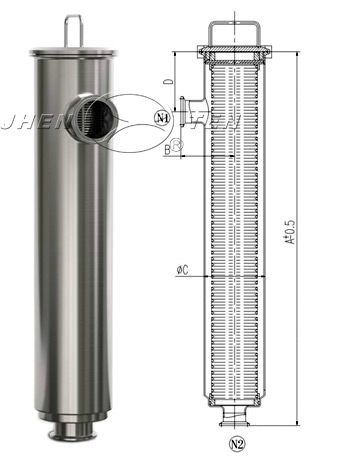

尺寸参数

1芯:5”筛管滤芯

进出口2”

进出口2.5”

进出口3”

A:总高(不含滤盖、压力表)

621或833

B:进口中心距

89

108

127

C:直径

Φ129

D:进口N1离滤盖端面高度

100


1芯:4”筛管滤芯

进出口2”

进出口2.5”

621或833

89

108

Φ101.6

100

上表数据为标准型,可根据客户要求定制,未注长度单位为mm。


选型表


[滤芯数量]

[滤芯型号]

[壳体材料]

[进出口连接]

[进出口尺寸]

[密封圈]

JTGTF

1R

46

4

K

20

E


1R=1芯

46、48、56、58

4= 304

F=法兰

20=2”

E=EPDM



例:46,其中4表示直径Φ4”,6表示长度600mm的筛管滤芯

6= 316L

K=快装

25=2.5”

P=PTFE




L=螺纹

30=3”

V=Viton






S=Sililone
