芯式过滤器

多芯卫生级液体过滤器

多芯卫生级液体过滤器

型号:JTGLD

品牌:JHENTEN

中小流量的卫生级过滤器
JTGLD多芯卫生级液体过滤器,可满足中小流量要求


详情描述

整体结构按照卫生级要求设计制造;结构无卫生死角,符合“GMP”规范要求,易清洗;排液彻底,无残液顾虑

对于部分清洗非常苛刻的应用,可将过滤器的花盘做成拆卸式,实现全角度清洗


产品特色

超高的抛光等级,内壁采用达到0.3μm,外壁达到0.4μm,绝对卫生级抛光
排气阀可选快装形式,可完全拆卸,无卫生死角
小规格过滤器在支脚底部安装调节螺母,可进行过滤器的高度调节,方便使用。



典型的应用
医药行业:各种抗菌素等药液的过滤
食品饮料业:酒类、矿泉水、饮用水的过滤
石油工业:油田注水过滤
电子工业:高纯水过滤
化学工业:各种有机溶剂、酸、碱液的过滤



表面处理

处理类型

机械抛光、电解抛光

抛光精度

内壁0.3μm,外壁0.4μm


操作条件

最大操作压力

0.6MPa、1.0MPa

最大操作温度

150℃

灭菌

在线或蒸汽灭菌:121℃/30min


材料

过滤器壳体

304、316L

排气、液阀

304、316L

吊环螺栓

304

支脚

304

密封圈、垫片

EPDM、PTFE、Viton、Sililone


连接

壳体连接

法兰(吊环螺栓)

进出口N1、N2

快装

压力表N3(选配)

1.5”快装

排气阀N4(选配)

1/2”快装

排液阀N5(选配)

1/2”快装

滤芯接头形式

222型、226型(卫生级);

DOE型(工业级)

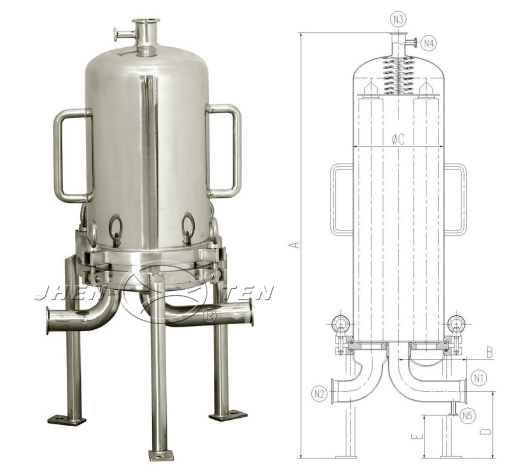

产品结构

尺寸参数

3芯(4芯)

5芯(6芯)

10”

20”

30”

40”

10”

20”

30”

40”

A:总高(不含压力表)

760

1010

1260

1510

780

1030

1280

1530

B:进口中心距

160

160

C:直径

Φ204

Φ235

D:进出口N1、N2离地高度

200

200

E:排液阀N5离地高度

130

130

进出口N1、N2尺寸

1.5”

2”


7芯(8芯)

10”

20”

30”

40”

805

1055

1305

1555

200

Φ273

200

130

1.5”

上表数据为标准型,可根据客户要求定制,未注长度单位为mm。


选型表


[滤芯数量]

[滤芯型号]

[滤芯接头]

[壳体材料]

[进出口连接]

[密封圈]

JTGLD

5R

20

S

4

K

E


3R=3芯

10=10”滤芯

S=226型(卫生级)

4= 304

K=快装

E=EPDM


5R=5芯

20=20”滤芯

T=222型(卫生级)

6= 316L


P=PTFE


7R=7芯

30=30”滤芯

D=DOE型(工业级)



V=Viton


9R=9芯

40=40”滤芯




S=Sililone


12R=12芯
