篮式过滤器
型号：JTGLL
品牌：JHENTEN
滤网式管道过滤器
JTGLL篮式过滤器，是一种较大型的管道过滤器，滤网的过滤面积是通径管道面积的2～3倍，适用于杂质含量最高，流通量大的物料中。
JTGLL篮式过滤器采用多道抛光处理，保证物料接触面粗糙度Ra≤0.4um，符合GMP/FDA认证要求，全镜面抛光
产品特色
筒体内外表面采用镜面抛光，物料接触面粗糙度Ra≤0.4um，符合GMP/FDA认证要求
过滤器壳体可采用环首螺栓连接或快装连接，操作方便，经济实用
典型的应用
各种液体的颗粒过滤
化工厂过滤
表面处理
处理类型 | 机械抛光、电解抛光、喷砂、酸洗 |
抛光精度 | 内壁0.6μm，外壁0.8μm |
操作条件
最大操作压力 | 0.6MPa、1.0MPa |
最大操作温度 | 140℃ |
材料
过滤器壳体 | 304、316L |
排气、液阀 | 304、316L |
吊环螺栓 | 304 |
支脚 | 304 |
密封圈、垫片 | EPDM、PTFE、Viton、Sililone |
连接
壳体连接 | 法兰（吊环螺栓） |
进出口N1、N2 | 法兰、螺纹、快装 |
排气口N3(选配) | 3/4”外螺纹 |
排液口N4(选配) | 1”外螺纹 |

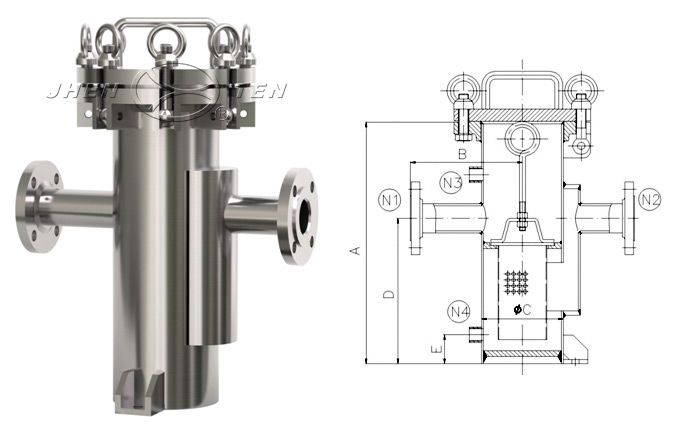

尺寸参数 | 1篮 | |
进出口2” | 进出口3” | |
A：总高（不含滤盖） | 500 | 580 |
B：进口中心距 | 230 | |
C：直径 | Φ6” | |
D进出口N1、N2离地高度 | 300 | 360 |
E：排液口N4离地高度 | 60 | |
1篮 | |
进出口4” | 进出口5” |
670 | 830 |
260 | 300 |
Φ10” | Φ14” |
430 | 560 |
60 | |
上表数据为标准型，可根据客户要求定制，未注长度单位为mm。
选型表
［滤篮数量］ | ［滤篮型号］ | ［壳体材料］ | ［进出口连接］ | ［密封圈］ | |
JTGLL | 1L | 30 | 4 | F | E |
1L=1篮 | 20=进出口2”对应滤篮：Φ100×200 | 4= 304 | F=法兰 | E=EPDM | |
30=进出口3”对应滤篮：Φ110×250 | 6= 316L | K=快装 | P=PTFE | ||
40=进出口4”对应滤篮：Φ140×300 | L=螺纹 | V=Viton | |||
50=进出口5”对应滤篮：Φ180×400 | S=Sililone |
