管道过滤器

机械过滤器

机械过滤器

型号:JTGMF

品牌:JHENTEN

压力式过滤器


详情描述

JTGMF机械(活性炭、多介质、锰砂)过滤器是一款是纯水制备前期预处理、水净化系统的重要组成部分,适用于要求经过过滤出水浊度一般在5毫克/升以内能符合饮用水水质标准的工业用水或生活用水的工矿企业和城镇给水处理设备。对工业污水中的悬浮物固体物等有很好的去除效果。水中含有的悬浮物凝聚的片状物用沉淀方法所不能去除的粘结胶质颗粒,可将水通过过滤器内所装的滤层,使水达到透明。

JTGTF管式过滤器采用多道抛光处理,保证物料接触面粗糙度Ra≤0.4um,符合GMP/FDA认证要求,全镜面抛光


产品特色

筒体内外表面采用镜面抛光,料液接触面Ra达到0.4μm接近卫生级要求
设备造价低廉,运行成本费用低,管理简便
合理的结构设计,滤料经过反洗可多次使用,滤料寿命长,过滤效果好,占地面积小


典型的应用

用于水处理过程中,主要用于给水处理除浊,反渗透、以及离子交换软化除盐系统的前级预处理,也可用于地表水、地下水除泥沙。进水浊度要求小于20度,出水浊度可达3度以下。
可广泛应用于电子电力、石油化工、冶金电镀、造纸纺织、制药透析、食品饮料、生活饮用水、工厂企业用水、游泳池等。可满足各行业液体过滤需要。


表面处理

处理类型

机械抛光、电解抛光、喷砂、酸洗

抛光精度

内壁 0.4μm,外壁 0.6μm


操作条件

最大操作压力

0.4MPa、0.6MPa

最大操作温度

120℃

过滤器壳体采用:ATM(满水试压)


材料

过滤器壳体

304、316L

支脚、吊具等

304

接管

304

密封圈、垫片

EPDM、PTFE、Viton、Sililone


连接

进出口N1、N2

1”/2”法兰、快装、螺纹

压力表接口N3、N4

1.5”螺纹

排气阀接口N5

1/4”螺纹

视镜接口N6

法兰

人孔N7

法兰

填料手孔N8

法兰

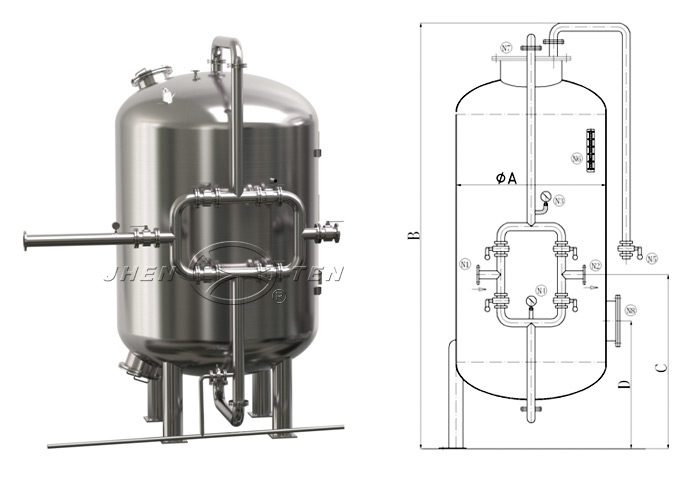

尺寸参数

A:壳体直径

Φ600

Φ800

Φ1000

Φ1200

B:总高

2350

2600

C:进出口离地高度

1500

D:填料手孔离地高度

1200

设备出水量,T/h

1.4~2.8

2.5~5.0

4.0~8.0

5.5~11


A:壳体直径

Φ1400

Φ1600

Φ1800

Φ2000

2800

1800

1200

7.5.4~15

10~20

13~25

16~30


A:壳体直径

Φ2500

Φ3000

Φ3200

3000

2000

1200

25~49

35~70

40~80

上表数据为标准型,可根据客户要求定制,未注长度单位为mm。


选型表


[壳体直径]

[壳体材料]

[进出口连接]

[密封圈]

JTGMF

600J

4

K

S


600J=直径Φ600机械过滤(下同)

4= 304

F=法兰

E=EPDM


800J

1600J

3000J

6= 316L

K=快装

P=PTFE


1000J

1800J

3200J


L=螺纹

V=Viton


1200J

2000J




S=Sililone


1400J

2500J
