降膜蒸发器

分类：蒸发器

品牌：JHENTEN

材质：304/316L不锈钢

起订量：1件起订

应用领域：食品、乳品、化工、制药、生物工程、环保工程

详情描述

单效降膜蒸发器的⽤途

镇田降膜蒸发器采⽤降膜蒸发形式。该设备主要由蒸发器、分离器、冷凝器等⼏部分组成，⼴泛⽤于⻝品、⽣物、制药、有机溶剂、化⼯等⾏业的浓缩、脱⽔等，控制分为⼿动控制和⾃动控制两种⽅式。

性能特点

1.降膜蒸发器采用全封闭⽣产，快速、低温蒸发，能保持物料的天然⾊、⾹、昧。

2.传热效率⾼：物料流动速度快、抗结垢能⼒强。

3.浓缩⽐可调范围⼤由于各效间可以形成单独的物料循环，因此浓缩⽐可以在很⼤范围内进⾏调节。

4.单效降膜蒸发器内装有清洗喷头和CIP内部清洗系统。

5.广泛用于食品、乳品、化工、制药、生物工程、环保工程，如用于水溶液、有机溶剂溶液、果蔬汁、牛奶、鸡蛋、维生素C、胶原蛋白、茶浸液、谷氨酸钠等的蒸发浓缩。特别适用于热敏性物料的蒸发浓缩，在加热蒸发过程中能最大限度地保护物料中的有益元素。
6.节能。

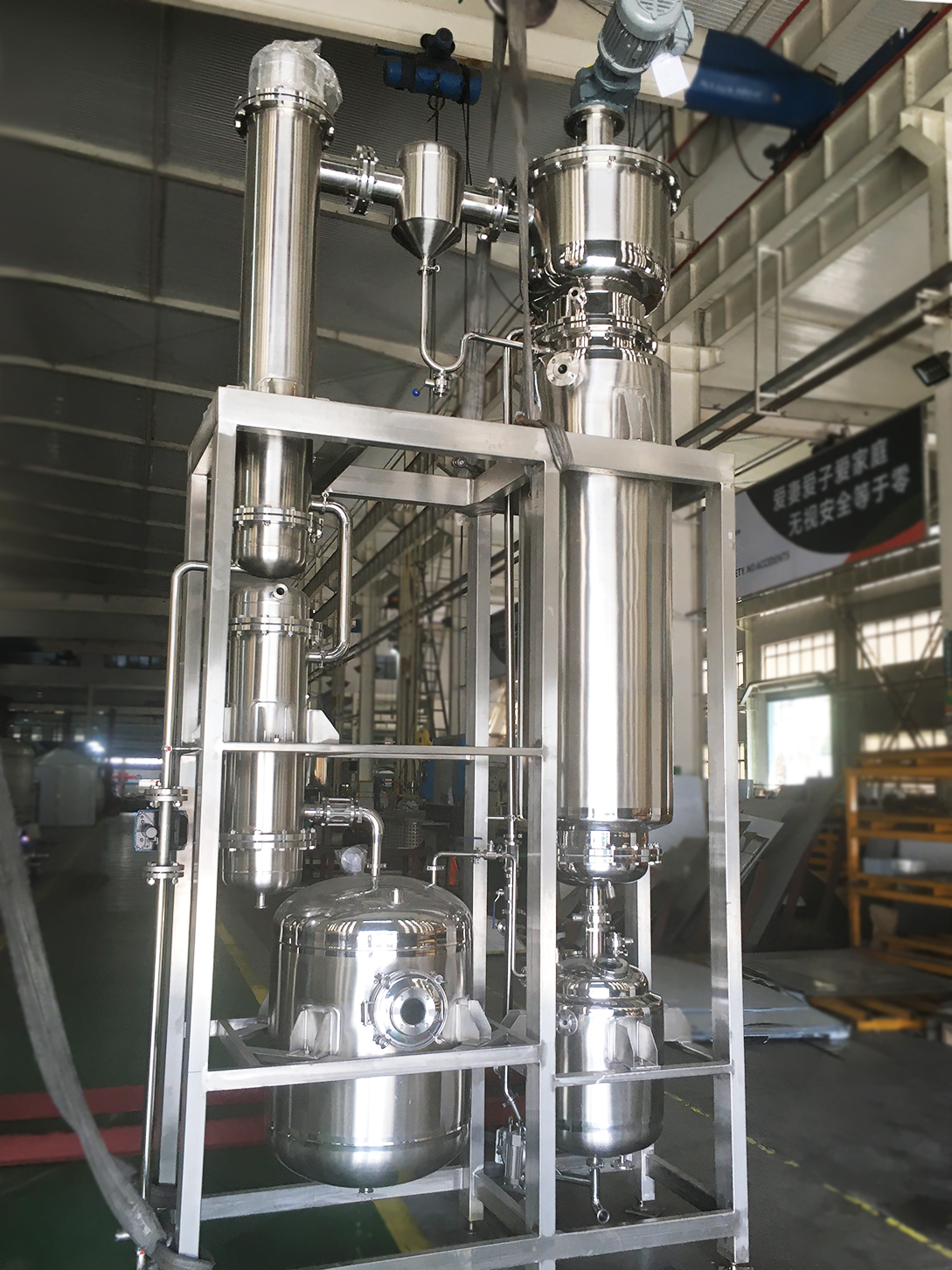

单效降膜蒸发器-镇田机械双效降膜蒸发器

镇田的优势

1.专业的设计团队可以提供定制服务。
2.专业设计的乙醇回收产品。
3.可提供设备图纸、安装说明书、操作说明书等。
4.可提供配套的冷热源。
5.可系统解决低温乙醇提取（CBD提取）的解决方案。

镇田的蒸发器系列专注于三种不同的产品类型：低温热泵蒸发器、降膜蒸发器（单效降膜蒸发器、双效降膜蒸发器）、连续蒸发器

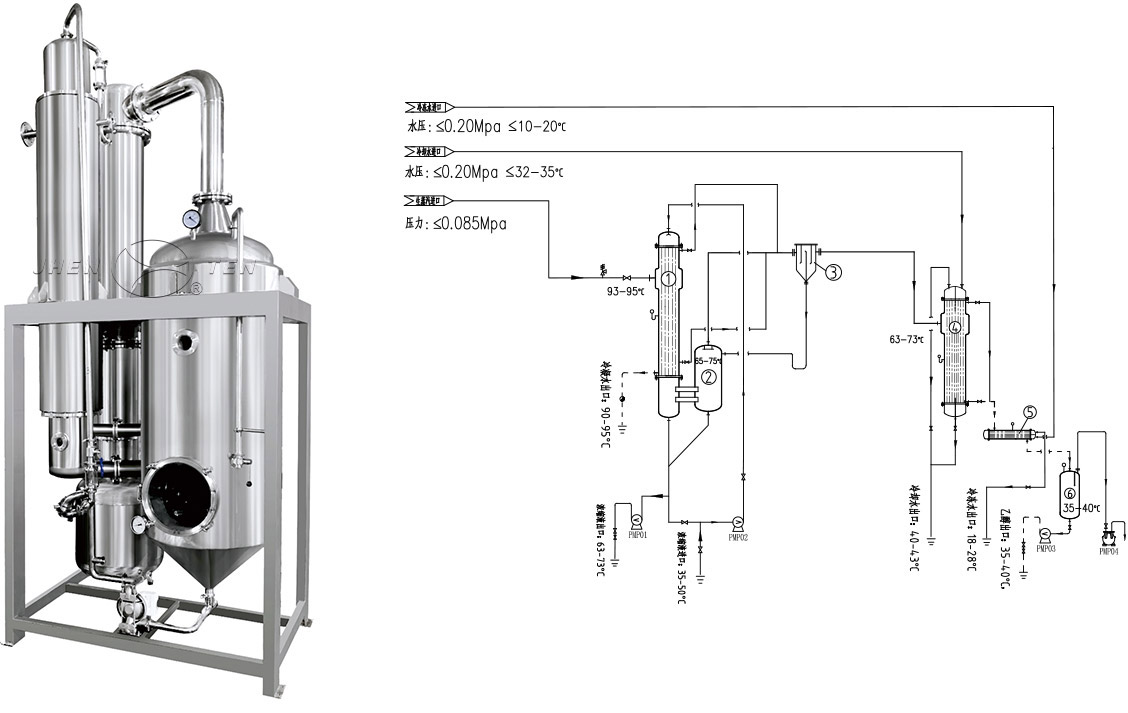

降膜蒸发器结构图

技术参数

项⽬ Project	SJM-100	SJM-200	SJM-400	SJM-600	SJM-800	SJM-1000	SJM-1200
⼄醇蒸发量(kg /h) Ethanol evaporation capacity(kg/h)	100	200	400	600	800	1000	1200
A、加热源介质：蒸汽 A. Heating source medium:steam
⽣蒸汽压⼒(Mpa) Raw steam pressure (Mpa)	0.085 (绝对压⼒ Absolute pressure)
耗蒸汽热量(kcal/h) Steam heat consumption (kcal/h)	30000	60000	120000	180000	240000	300000	360000
B、加热源介质：导热油 B. Heating source medium:heat transfer oil
导热油进出口温度(℃) Heat transfer oil inlet and outlet temperature (℃)	120—130/100—110
耗导热油热量(kcal/h) Heat consumption of heat transfer oil (kcal/h)	31000	62000	124000	186000	248000	310000	372000
导热油⼯作压⼒(Mpa) Working pressure of heat transfer oil (Mpa)	0.15—0.20
蒸发温度(℃) Evaporation temperature (℃)	65—75
⼄醇出料温度(℃) Ethanol discharge temperature (℃)	35—40
浓缩液出料温度(℃) Concentrate discharge temperature (℃)	63—73
真空度(-Mpa) Vacuum (-Mpa)	0.065—0.077
加热⾯积(㎡) Heating area (㎡)	3.0	6.0	12	18	24	30	36
冷凝⾯积(㎡) Condensing area (㎡)	6.0	12	24	36	48	60	72
冷凝器⼯作压⼒(Mpa) Condenser workingpressure (Mpa)	0.20—0.25
冷却⾯积(㎡) Cooling area (㎡)	2.0	3.0	4.0	5.0	6.0	8.0	10
冷却器⼯作压⼒(Mpa) Cooler working pressure (Mpa)	0.15—0.20
冷却水循环量(t/h) Cooling water circulation (t/h)	3.8	7.6	17	24	32	39	47
冷却水⼯作压⼒(Mpa) Cooling water workingpressure (Mpa)	0.20—0.25
冷却水进出口温度(℃) Cooling water inlet and outlet temperature (℃)	32—35/40-43
冷冻水消耗量(Kcal/h) Chilled water consumption (Kcal/h)	1500	3000	6000	9000	12000	15000	18000
冷冻水进出口温度(℃) Chilled water inlet and outlet temperature (℃)	10—20/18—28
冷冻水⼯作压⼒(Mpa) Chilled water workingpressure (Mpa)	0.15—0.20
装机总功率(kw/h) Total installedpower (kw/h)	3.75	5.55	6.6	8.7	10.7	12.5	14.25
