蒸发浓缩器

双效降膜蒸发器

双效降膜蒸发器

分类:蒸发器

品牌:JHENTEN

材质:304/316L不锈钢

起订量:1件起订


应用领域:食品、乳品、化工、制药、生物工程、环保工程

详情描述

⽤途

镇田双效降膜蒸发器采⽤降膜蒸发形式。蒸发器主要由蒸发器、分离器、冷凝器等⼏部分组成,⼴泛⽤于⻝品、⽣物、制药、有机溶剂、化⼯等⾏业的浓缩、脱⽔等。控制分为⼿动控制和⾃动控制两种⽅式。


性能特点

1.采⽤双效⽅式,蒸汽利⽤率⾼,能耗低:

2.全封闭⽣产,快速、低温蒸发,能保持物料的天然⾊、⾹、味。

3.传热效率⾼:物料流动速度快、抗结垢能⼒强。

4.浓缩⽐可调范围⼤由于各效间可以形成单独的物料循环,因此浓缩⽐可以在很⼤范围内进⾏调节。

5.设备内装有清洗喷头和CIP内部清洗系统。

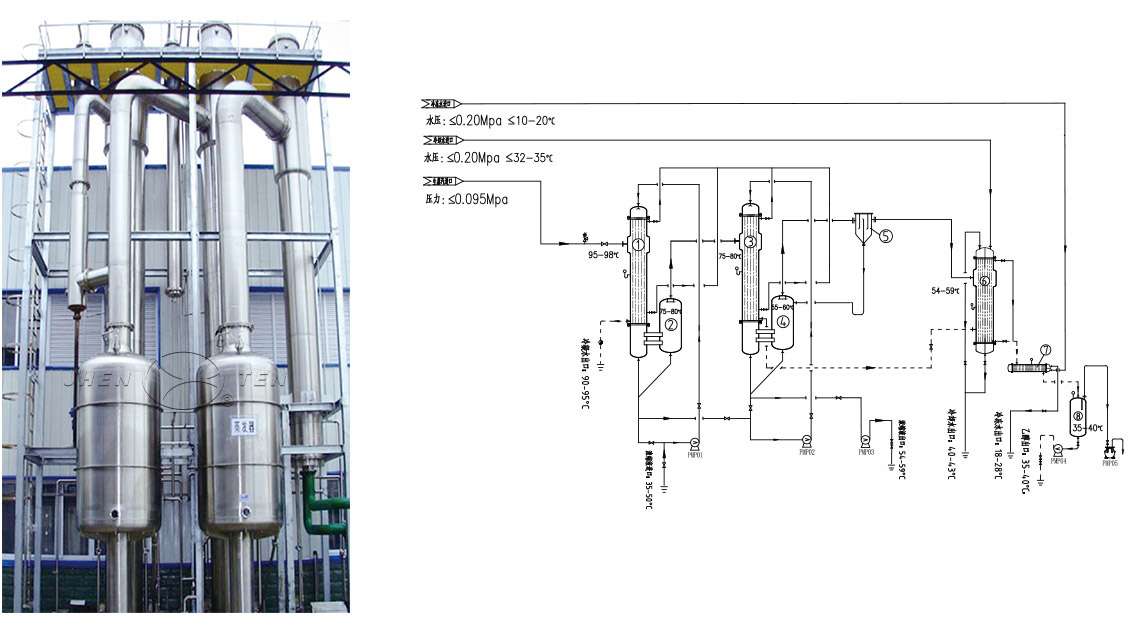

双效降膜蒸发器

技术参数

项⽬
Project

SJM2-100

SJM2-200

SJM2-400

SJM2-600

SJM2-800

SJM2-1000

SJM2-1200

⼄醇蒸发量(kg /h) Ethanol evaporation capacity (kg/h)

100

200

400

600

800

1000

1200

A、加热源介质:蒸汽 A. Heating source medium: steam








⽣蒸汽压⼒(Mpa) Raw steam pressure (Mpa)

0.095 (绝对压⼒ Absolute pressure)

耗蒸汽热量(kcal/h) Steam heat consumption (kcal/h)

17100

34200

68400

102600

136800

171000

205200

B、加热源介质:导热油 B. Heating source medium: heat transfer oil








导热油进出口温度(℃) Heat transfer oil inlet and outlet temperature (℃)

120—130/100—110

耗导热油热量(kcal/h)
Heat consumption of heat transfer oil (kcal/h)

18000

36000

72000

108000

144000

180000

216000

导热油⼯作压⼒(Mpa)
Working pressure of heat transfer oil (Mpa)

0.15—0.20

Ⅰ效蒸发量(kg /h)
Ⅰ effect evaporation (kg/h)

51.8

103

207

310

414

518

622

Ⅱ效蒸发量(kg /h)
Ⅱ effect evaporation (kg/h)

48.2

97

193

290

386

482

578

蒸汽冷凝⽔量(kg /h)
Steam condensate volume (kg/h)

32

63

127

190

253

317

380

Ⅰ效蒸发温度(℃)
Ⅰ effect evaporation temperature (℃)

75—80

Ⅱ效蒸发温度(℃)
Ⅱ effect evaporation temperature (℃)

55—60

Ⅰ效真空度(-Mpa)
Ⅰ effect vacuum degree (-Mpa)

0.053—0.063

Ⅱ效真空度(-Mpa)
Ⅱ effect vacuum degree (-Mpa)

0.081—0.085

⼄醇出料温度(℃)
Ethanol discharge temperature (℃)

35—40

Ⅱ效浓缩液出料温度(℃)
Discharge temperature of Ⅱ-effect concentrated liquid (℃)

54—59

Ⅰ效设计加热⾯积(㎡)
Ⅰ effect design heating area (㎡)

2.0

4.0

8.0

12

16

20

22

Ⅱ效设计加热⾯积(㎡)
Ⅱ effect design heating area (㎡)

3.0

6.0

13

18

28

30

34

冷凝⾯积(㎡)
Condensing area (㎡)

3.5

7.0

15

20

30

35

40

冷凝器⼯作压⼒(Mpa)
Condenser working pressure (Mpa)

0.20—0.25

冷却⾯积(㎡)
Cooling area (㎡)

2.0

3.0

4.0

5.0

6.0

8.0

10

冷却器⼯作压⼒(Mpa)
Cooler working pressure (Mpa)

0.15—0.20

冷却水循环量(t/h)
Cooling water circulation (t/h)

2.0

4.0

7.5

11

16

20

22

冷却⼯作压⼒(Mpa)
Cooling water working pressure (Mpa)

0.20—0.25

冷却进出⼝温度(℃)
Cooling water inlet and outlet temperature (℃)

32—35/40-43

冷冻消耗量(Kcal/h) Chilled water consumption (Kcal/h)

1500

3000

6000

9000

12000

15000

18000

冷冻进出⼝温度(℃) Chilled water inlet and outlet temperature (℃)

10—20/18—28

冷冻⼯作压⼒(Mpa) Chilled water working pressure (Mpa)

0.15—0.20

装机总功率(kw/h) Total installed power (kw/h)

4.5

5.55

6.65

8.85

10.7

12.5

12.5
