提取萃取罐

多功能提取罐

多功能提取罐

型号:TQ

品牌:JHENTEN

本设备适用于制药、生物、饮料、食品、化工等行业的植物、动物的常压、加压水煎、温浸、热回流、强制循环、渗漉、芳香油提取及有机溶媒回收等工程操作,特别是使用动态提取或逆流提取效果更佳,时间短,药液含量高

详情描述


用途

本设备适用于制药、生物、饮料、食品、化工等行业的植物、动物的常压、加压水煎、温浸、热回流、强制循环、渗漉、芳香油提取及有机溶媒回收等工程操作,特别是使用动态提取或逆流提取效果更佳,时间短,药液含量高。

配备
罐体配备CIP清洗自动旋转喷洗球、温度表、压力表、防爆视孔灯、视镜、快开式投料口等,确保操作简便,符合GMP标准。设备内筒体材质为进口304、316L。

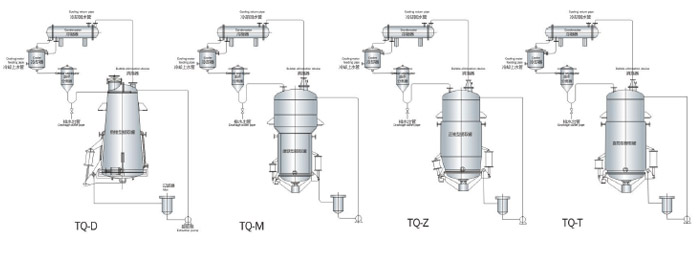

设备成套供应

提取罐、除沫器、冷凝器、冷却器、油水分离器、过滤器、气缸控制台等附件。

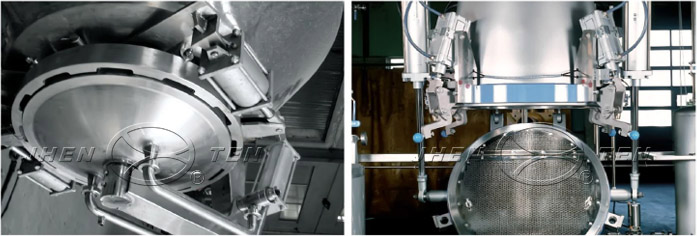

旋转式出渣门及大口径多爪式设计

全自动开闭罐盖;可以实现高温高压提取,转环式可达到3Bar以上,给提取工艺提供了更多的选择,也可以适应一些特殊的工艺要求,安全可靠,具有充分的安全保障功能、提取罐无泄漏。


过滤方式
筒体侧过滤方式及底部排渣门过滤网.
对于粘性大较难过滤的药液采取罐体侧过滤方式,过滤网安装在筒体壁上药材不会紧压粘糊在过滤网上,所以过滤器更加通畅。过滤网为激光加光的长孔形不锈钢网。

底部过滤采用两层,下部支撑网,上部不锈钢网板,网板上面密布0.6×10mm的长孔,相比较席形编织网,长孔网板更不易堵塞,过滤通畅,不锈钢抛光处理耐用时间6-8年不要更换。


技术参数

型号 TQ-0.3 TQ-0.5 TQ-1 TQ-2 TQ-3 TQ-6 TQ-8 TQ-10
容积 300 500 1000 2000 3000 6000 8000 10000
夹套设计压力 0.3
加料口直径 300 300 400 400 400 500 500 500
加热面积 1.5 2.4 3 4.7 6.5 10.5 13.8 16
冷凝面积 4 4 4 5.4 8 10 15 18
冷却面积 0.25 0.4 1 1 1 2.2 2.2 3
排渣门直径 600 600 800 1000 1200 1400 1500 1600
耗气量 150 200 285 346 570 718 903 1140
设备重量 650 750 1000 1900 2400 3025 4030 5100

注:TQ多功能提取罐加入必要装置后可组合成动态提取系统
