搅拌器

搅拌器是实现搅拌操作的主要部件，其主要的组成部分是叶轮，它随旋转轴运动将机械能施加给液体，并促使液体运动。

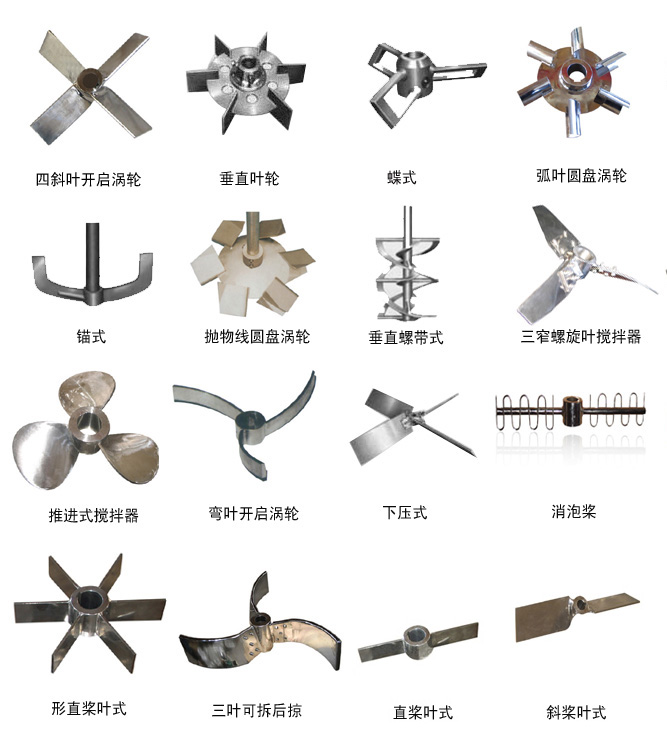

桨式搅拌器
由桨叶、键、轴环、竖轴所组成。桨叶一般用扁钢或不锈钢或有色金属制造。桨式搅拌器的转速较低，一般为20～80r／min。桨式搅拌器直径取反应釜内径Di/3～2/3，桨叶不宜过长，当反应釜直径很大时采用两个或多个桨叶。
桨式搅拌器适用于流动性大、粘度小的液体物料，也适用于纤维状和结晶状的溶解液，物料层很深时可在轴上装置数排桨叶。

涡轮式搅拌器
涡轮式搅拌器分为圆盘涡轮搅拌器和开启涡轮搅拌器；按照叶轮又可分为平直叶和弯曲叶。涡轮搅拌器速度较大，300～600r／min。
涡轮搅拌器的主要优点是当能量消耗不大时，搅拌效率较高，搅拌产生很强的径向流。因此它适用于乳浊液、悬浮液等。

推进式搅拌器
推进式搅拌器，搅拌时能使物料在反应釜内循环流动，所起作用以容积循环为主，剪切作用较小，上下翻腾效果良好。当需要有更大的流速时，反应釜内设有导流筒。
推进式搅拌器直径约取反应釜内径Di的1/4～1/3，300～600r／min，搅拌器的材料常用铸铁和铸钢。

框式和锚式搅拌器
框式搅拌器可视为桨式搅拌器的变形，其结构比较坚固，搅动物料量大。如果这类搅拌器底部形状和反应釜下封头形状相似时，通常称为锚式搅拌器。
框式搅拌器直径较大，一般取反应器内径的2/3～9/10，50～70r／min。框式搅拌器与釜壁间隙较小，有利于传热过程的进行，快速旋转时，搅拌器叶片所带动的液体把静止层从反应釜壁上带下来；慢速旋转时，有刮板的搅拌器能产生良好的热传导。这类搅拌器常用于传热、晶析操作和高粘度液体、高浓度淤浆和沉降性淤浆的搅拌。

螺带式搅拌器和螺杆式搅拌器
螺带式搅拌器，常用扁钢按螺旋形绕成，直径较大，常做成几条紧贴釜内壁，与釜壁的间隙很小，所以搅拌时能不断地将粘于釜壁的沉积物刮下来。螺带的高度通常取罐底至液面的高度。

螺带式搅拌器和螺杆式搅拌器的转速都较低，通常不超过50r/min，产生以上下循环流为主的流动，主要用于高粘度液体的搅拌。
