热泵蒸发

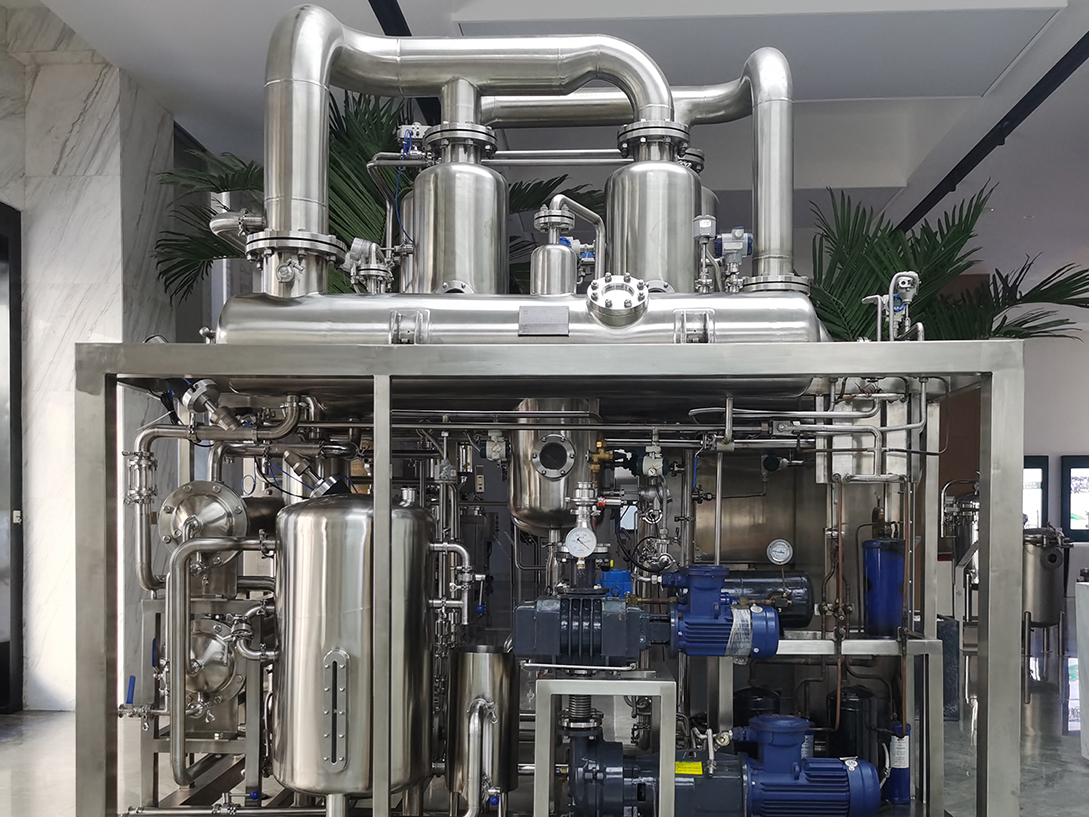

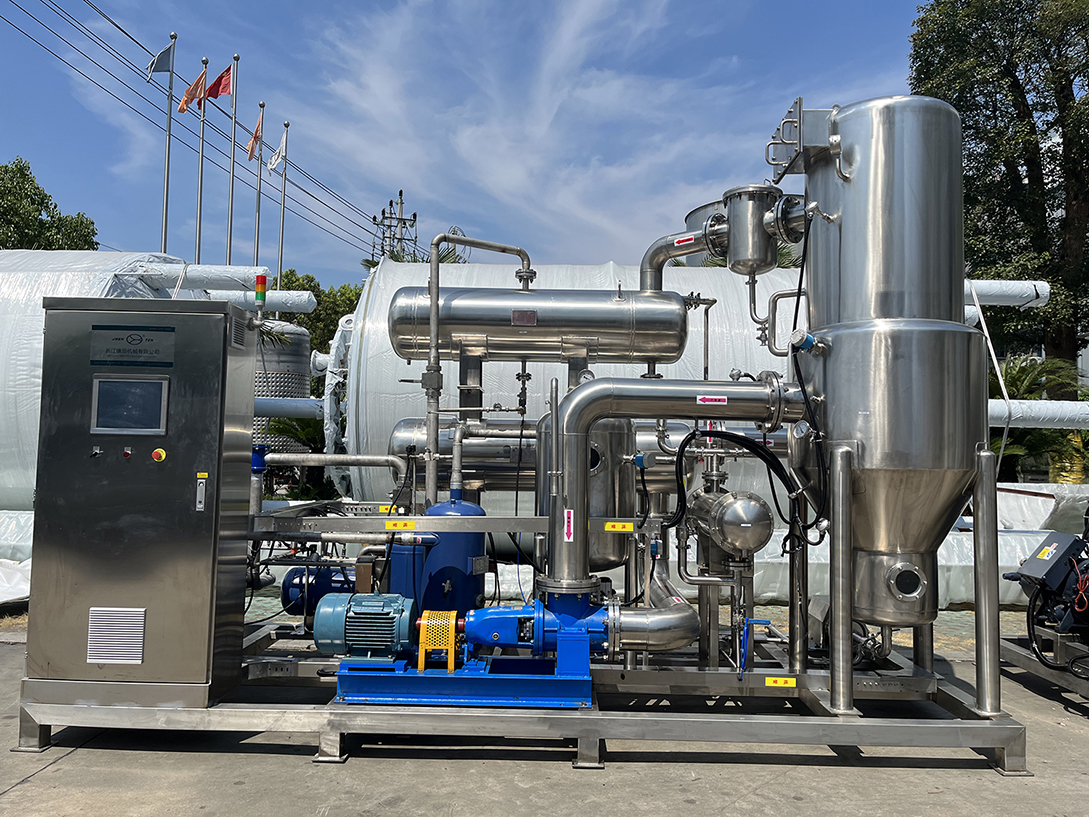

超低温热泵蒸发系统

蒸发器在40°C的温度下运行,可显著降低蒸馏物的COD和少量排放浓缩物。

立即咨询

概述

产品详情

在镇田,我们提供一系列功能齐全、易于使用和安装的热泵蒸发器。我们生产的每一台热泵蒸发器都是为满足客户需求而定制的。热泵蒸发器使用电力作为能源,是一种非常有效的技术,可以浓缩、最小化和处理各种各样的流出物和液体废物。

蒸发器在40°C的温度下运行,可显著降低蒸馏物的COD和少量排放浓缩物。该技术维护成本低,完全自动化,并通过提供金属和表面活性剂的完全分离来确保稳定的蒸馏物质量,同时蒸发器具备泡沫控制系统。
镇田的蒸发器系列专注于三种不同的产品类型:低温热泵蒸发器、降膜蒸发器(单效降膜蒸发器、双效降膜蒸发器)、连续蒸发器,综合运行成本,单效低于60元/吨,双效低于40元/吨(水溶液)





超低温热泵蒸发系统核心优势

◆采用先进的热泵工艺技术结合低温、负压降膜式的蒸发工艺,使用和维护成本极低
◆蒸发器可采用SS304/316L/2205/TA1/Hastelloy等多种材质,可用于含高氯化物或氟化物的介质,满足特殊的严苛应用;
◆采用涡旋或螺杆热泵压缩机加热冷却制冷剂(冷媒可采用R134a,R404A,R507等新型制冷剂)
◆蒸发室内设置自动清洗系统,由PLC程序自动循环启动,实现在线清洗,满足GMP要求;
◆热交换器采用水平管降膜蒸发、效率高、停留时间短、不易结垢,适合热敏性物料蒸发浓缩;
◆采用西门子PLC控制和触摸人机界面,实现连续进料,连续出料,所有单元部分为自动化控制,一键操作,简单可靠
◆模块化一体机,结构紧凑,占地空间小,可实现撬装式工作 (针对500KG/H以下)
◆远程控制模块,可实现物联网、手机可视化及报警功能

◆无需外围提供冷却水、蒸汽,输入电源亦可自动运行




应用

饮料、保健品、生化制药、有机溶剂提取液、发酵液、化工、废液、废水、电镀、高盐废水等行业的物料蒸发浓缩。

技术参数

主要技术参数-单效(水溶液)

项目型号SV-5.0SV-10SV-15SV-20SV-30SV-50SV-80SV-100SV-150SV-200SV-300
水份蒸发(kg/h)301001502003005008001000150020003000
热泵运行轴功率(kw/h)3.757.511.2515.022.537.560.075.0112.5150225
冷媒加热温度(°C)45
蒸发温度(°C)32
真空度(-Mpa)0.0966
浓缩液出料温度(°C)32
浓缩液出料浓度(%)
(根据物料特性而定)
冷凝水温度 (°C)30
冷凝水量(kg/h)301001502003006008001000150020003000
冷凝器冷凝温度 (°C)15
装机总功率(kw/h)5.510.514.519.527.544.567.085.0120.5162.0235.0
外形尺寸(长m x宽m x高)2.2*2*1.52.5*2*1.83*2*2.03*2*2.03*2.5*2.23*3*2.53.5*3*2.53.5*3.5*33.8*3.5*3.24.0*4.5*3.55.5*4.5*4.0


主要技术参数-双效(水溶液)

项目型号
SVD-20SVD-30SVD-50SVD-80SVD-100SVD-150SVD-200SVD-300SVD-500SVD-800SVD-1000
水份蒸发董(kg/h)
20030050080010001500200030005000800010000
热泵运行轴功率(kw/h)7.611.419.030.438.057.076.0114.0190.0304.0380.0
Ⅰ效冷媒加热温度 (°C)50
Ⅰ效蒸发温度 (°C)42
Ⅰ效真空度(-Mpa)0.093
Ⅱ效蒸汽加热温度(°C)42
Ⅱ效蒸发温度(°C)31
Ⅱ效真空度(-Mpa)0.0965
浓缩液出料温度(°C)31
浓缩液出料浓度(%)
(根据物料特性而定 According to material properties)
冷凝水温度(°C)28
冷凝水量(kg/h)20030050080010001500200030005000800010000
冷凝器冷凝温度(°C)15
装机总功率(kw/h)11.018.022.539.447.067.086.097.0205.0322.0405.0
外形尺寸(长m x宽m x高m)3.5*3*24*2.5*2.24*4*2.54.2*4*2.54.5*4*35.5*5*468*6*4.58.5*7*611*8*715*9*918*9*12
