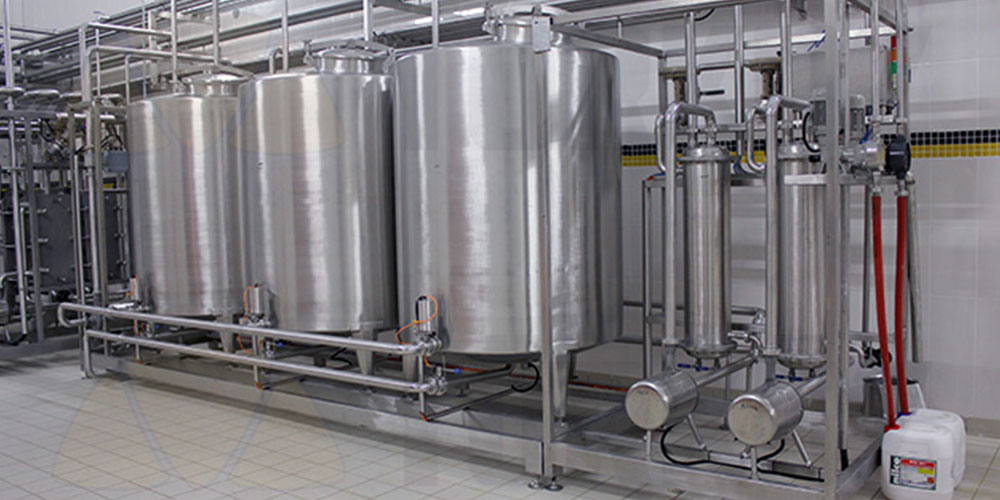

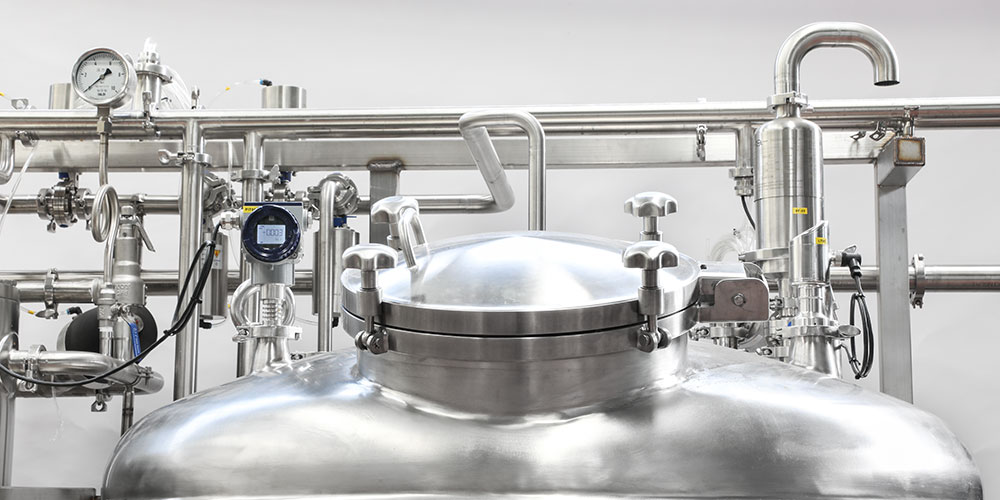

清洗剂储罐:316L不锈钢,带加热保温(耐浓碱腐蚀)
纯蒸汽发生器(制药):饱和蒸汽干度≥95%,符合EN 285标准

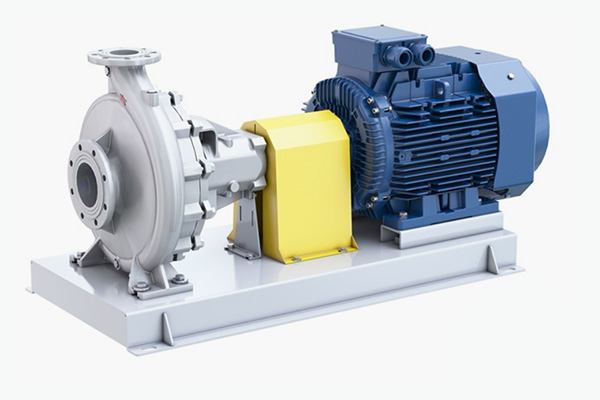

过热水循环单元(食品):板式换热器+增压泵,快速升温至灭菌温度
CIP/SIP工艺模块是实现设备及管道无需拆卸、自动清洁与灭菌的关键系统,通过精确控制清洗剂浓度、温度、流速及灭菌介质(纯蒸汽/过热水),确保生产设备符合GMP、FDA、EHEDG卫生标准,消除交叉污染风险,保障批次间生产安全。
●多级清洗程序
-预冲洗→碱洗→酸洗→终淋洗(电导率≤5μS/cm)
-支持自定义程序切换
●关键参数监控
-温度控制:±1℃(制药)/±2℃(食品),适应不同清洗剂活性温度
-流速控制:湍流清洗(雷诺数>4000)确保管道全覆盖,死角残留≤0.1%

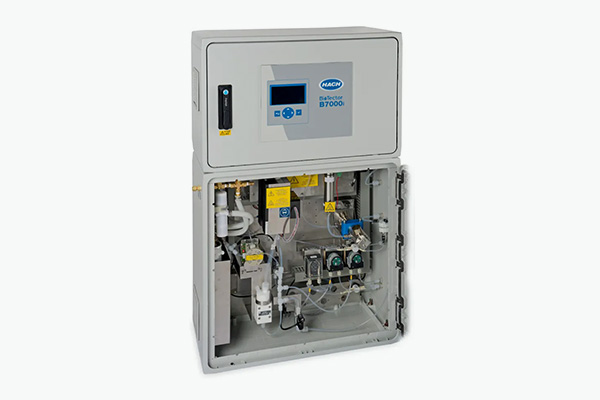

-浓度控制:在线电导率仪+酸碱浓度计联动加药泵,精度±0.1%
●纯蒸汽灭菌(SIP)
-温度-压力-时间三重验证(如121℃/30min,Fo≥15),冷点监测(温差≤1℃)
-生物指示剂(嗜热脂肪芽孢杆菌)挑战性测试,灭菌保证水平(SAL)≤10^-6
-过热水灭菌:循环温度121-135℃,适用无蒸汽供应的食品饮料工厂
●清洗剂智能配比

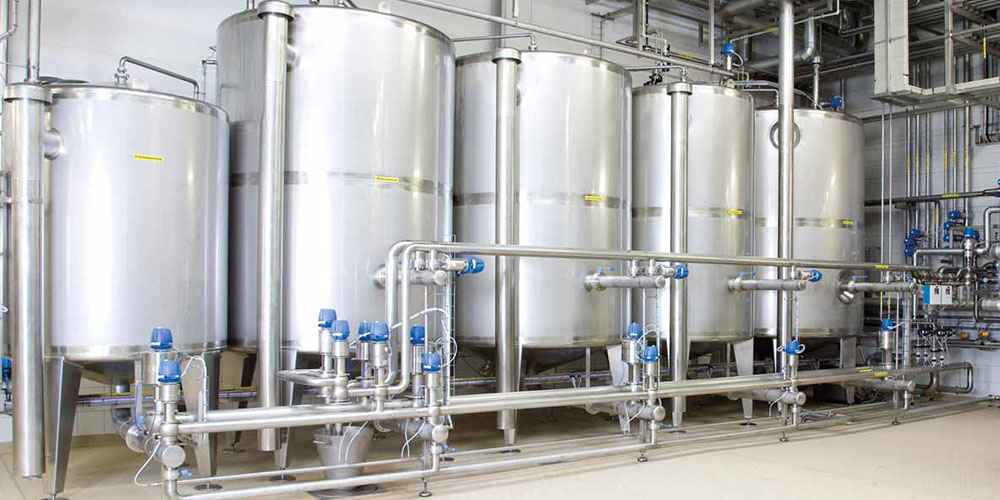

-酸碱储罐带液位与浓度闭环控制(NaOH 1-4%、HNO3 0.5-2%)
●清洗液回收
-过滤后回用(制药级)或中和排放(食品级),降低耗材成本30%

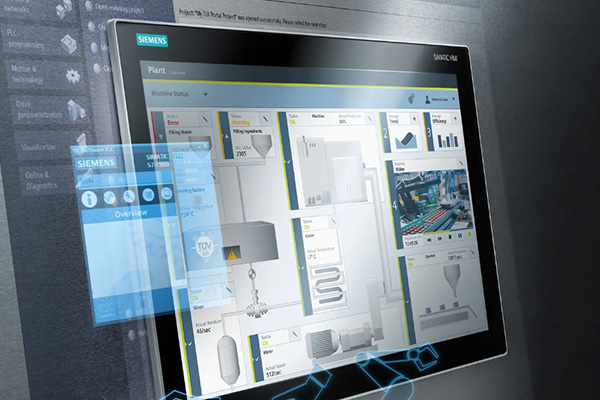

●电子记录符合21 CFR Part 11
-自动生成清洗/灭菌报告,包括温度曲线、流速、电导率达标时间
●审计追踪
-记录参数修改、操作员权限变更及系统报警事件
-生物反应器,发酵罐,配液系统,单体设备等在位清洗
-储罐调配罐CIP清洗,无菌灌装线SIP灭菌
-清洗时间缩短40%(湍流设计),灭菌合格率100%
-喷淋覆盖率≥99.5%(3D喷嘴扫描验证)
-符合GMP Annex 15、FDA清洁验证指南、食品行业EHEDG认证
-提供完整的IQ/OQ/PQ验证文件包,含挑战性测试方案
-热能回收系统(蒸汽冷凝水回用),能耗降低25%
-清洗剂循环利用率≥70%,废水减排50%
-清洗效果模拟验证
-残留物检测方法开发(HPLC、微生物限度)

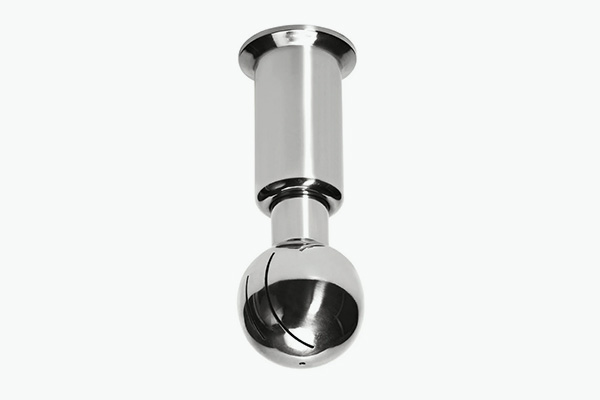

-备件库共享,快速更换损坏喷淋球/密封件等
-合规性审计支持
