储罐

储罐

储罐

产品型号:JTRCG

储罐严格遵循《药品生产质量管理规范》GMP总则(2010年修订)第三十一、三十二条要求,并按《压力容器》(GB150

—2011)、《钢制焊接常压容器(附标准释义)》(NB/T 47003.1
—2009)要求进行设计、制造及验收

详情描述


不锈钢储罐严格遵循《药品生产质量管理规范》GMP总则(2010年修订)第三十一、三十二条要求,并按《压力容器》(GB150
—2011)、《钢制焊接常压容器(附标准释义)》(NB/T 47003.1
—2009)要求进行设计、制造及验收。

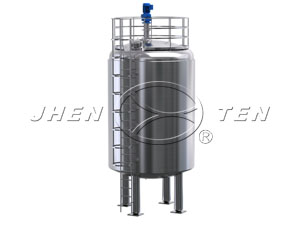

储罐通常采用立式圆罐体,上均为标准的椭圆形或蝶形封头,下均为标准的锥形、蝶形或椭圆形等封头,罐体内壁过渡段均采用圆弧过渡,无卫生死角,易清洗;单层、双层(罐体和下封头设有保温层)或夹套形式(罐体和下封头设有夹套和保温层),根椐客户要求进行组合;罐体内镜面抛光处理,能够实现CIP和SIP,符合卫生规范要求。

储罐结构可采用立式结构或卧式结构,根椐客户要求还可设计成方形、圆形等多种形状;配置机械式搅拌。


罐体可选配置

储罐的罐体可选配置无菌空气过滤器、温度计(数显式或表盘式)、压力表、视镜、卫生级人孔、进出液孔、CIP万向旋转清洗球、液位计等,或根据客户要求进行配置。


典型的应用
• 适用于制药行业的纯水贮存、注射水贮存、药液贮存、中间缓冲,也适用于食品、饮料行业牛奶、果汁等物料的常温及加温贮存。


产品特色
• 容积有600L~20000L等多种规格,可根据客户实际需求进行设计、制造。
• 保温层的保温材料为岩棉或聚氨酯。
• 接口采用快装卡盘式(卡接),罐体内胆选用304或316L,内表面镜面抛光Ra≤0.28μm~0.6μm,外表面可根据客户要求进行抛光、拉丝、喷砂等。


常规设计参数

设计压力

ATM~1.0MPa)

设计温度

罐体、夹套按客户要求(0℃~160℃)


材料

内胆

304、316L

保温层

岩棉或聚氨酯

支腿等

304


表面处理

处理类型

机械抛光、电解抛光、喷砂、酸洗

抛光精度

内壁 0.3μm,外壁0.6μm


连接

进出口

快装卡接、法兰


储罐常规结构

立式储罐A系列(双层)                                        立式储罐B系列(双层)                          立式储罐C系列(双层)


卧式储罐A系列(单层)                                                                               卧式储罐B系列(单层)



搅拌储罐常规结构

上立式搅拌储罐A系列(夹套形式)                上立式搅拌储罐B系列(夹套形式)                上立式搅拌储罐C系列(夹套形式)


储罐常规型号及主要技术参数

参数

型号

JTRCG—600

JTRCG—1000

JTRCG—2000

JTRCG—3000

JTRCG—4000

JTRCG—5000

有效容积:L

600

1000

2000

3000

4000

5000

罐体

直径:mm

Φ900

Φ1100

Φ1300

Φ1600

Φ1700

Φ1800

高度/长度:mm

900

1000

1500

1500

1800

1800

搅拌

电机功率:kW

1.1

1.5

2.2

2.2

3

4

搅拌工作转速:r/min

60(斜叶桨式)(可根据客户使用情况进行调整设计)

JTRCG—6000

JTRCG—8000

JTRCG—10000

JTRCG—12000

JTRCG—15000

JTRCG—20000

6000

8000

10000

12000

15000

20000

Φ1900

Φ2000

Φ2200

Φ2400

Φ2600

Φ2800

2000

2200

2400

2500

2700

3000

4

5.5

7.5

7.5

11

11

60(斜叶桨式)(可根据客户使用情况进行调整设计)

上表数据为标准型,仅供参考,可根据客户要求定制。
