摇摆型液体过滤器

摇摆型液体过滤器

型号:JTGYB

品牌:JHENTEN

固液分离过滤器
TGYB摇摆型液体过滤器,特别为固体杂质含量较高的料液场合设计。配合金属钛滤芯或不锈钢滤芯,可实现良好的固液分离效果;筒身可180°翻转,可将滤芯外部的固体杂质颗粒侧底排尽


详情描述

筒体全部采用优质304或316L不锈钢材料制造,筒体采用法兰连接方式,主要用于工业领域脱碳过滤及高氧化性溶液的过滤

产品特色

筒身可180°翻转,可将滤芯外部的固体杂质颗粒侧底排尽
花盘可拆卸,实现侧底清洗
过滤器壳底部可设置轮子,方便移动


典型的应用

电子工业:电子、微电子、半导体工业用水等过滤
医药工业:原料药、溶剂性药液、物料的脱碳过滤等过滤
化学工业:有机溶剂、化学试剂、液体原料、催化剂等过滤
食品工业:啤酒、饮料、矿泉水、植物油、酱油、醋等过滤
炼油工业:油田回流水过滤、海水淡化领域反渗透前的保安过滤


表面处理

处理类型

机械抛光

抛光精度

内壁0.4μm,外壁0.6μm


操作条件

最大操作压力

0.6MPa、1.0MPa

最大操作温度

150℃


材料

过滤器壳体

304、316L

排气、液阀

304、316L

吊环螺栓

304

支脚

304

密封圈、垫片

EPDM、PTFE、Viton、Sililone

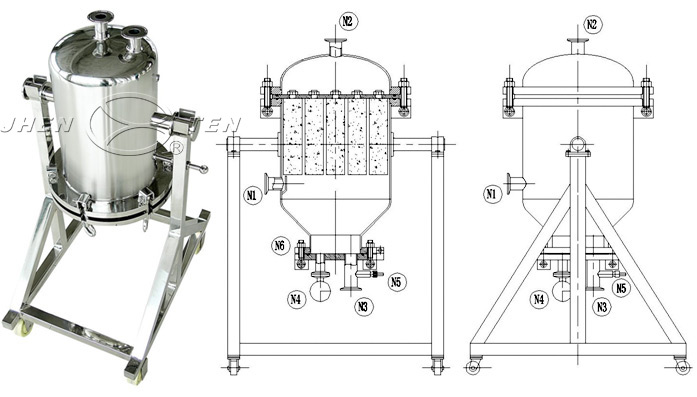

连接

壳体连接

法兰(吊环螺栓)

进出口N1、N2

快装、法兰、螺纹

排污阀N3

快装

压力表N4(选配)

快装

排气阀N5

螺纹

排渣阀N6

快开法兰带铰叶


选型表


[滤芯数量]

[滤芯型号]

[滤芯接头]

[壳体材料]

[进出口连接]

[密封圈]

JTGYB

5R

20

D

4

K

E


3R=3芯

10=10”滤芯

D=DOE

4= 304

F=法兰

E=EPDM


5R=5芯

20=20”滤芯

T=222

6= 316L

K=快装

P=PTFE


9R=9芯

30=30”滤芯

S=226


L=螺纹

V=Viton



40=40”滤芯




S=Sililone
