芯式过滤器

保安过滤器

保安过滤器

型号:JTGRP

品牌:JHENTEN

水处理过滤器
JTGRP保安过滤器是专门为水处理领域所设计的保安过滤器


详情描述

JTGRP保安过滤器采用多道抛光处理,保证料液接触面Ra达到0.6μm接近卫生级要求,全镜面抛光,完全可以应用在高精度料液过滤

产品特色

筒体内外表面采用镜面抛光,料液接触面Ra达到0.6μm接近卫生级要求
采用花盘上下排液阀形式,排液方便快速
滤芯密封面采用弹簧式密封,操作方便


典型的应用

水处理:用于民生生活饮用水过滤R.O逆渗透过滤
食品饮料业:酒类、矿泉水、饮用水的过滤


表面处理

处理类型

机械抛光、电解抛光、喷砂、酸洗

抛光精度

内壁 0.6μm,外壁 0.8μm


操作条件

最大操作压力

0.6MPa

最大操作温度

140℃


材料

过滤器壳体

304、316L

排液阀

304、316L

吊环螺栓

304

支脚

304

密封圈、垫片

EPDM、PTFE、Viton、Sililone


连接

壳体连接

快装

进出口N1、N2

快装、法兰、螺纹

压力表N3(选配)

1.5”快装

排液阀N4、N5(选配)

1”快装

滤芯接头形式

DOE型、222型

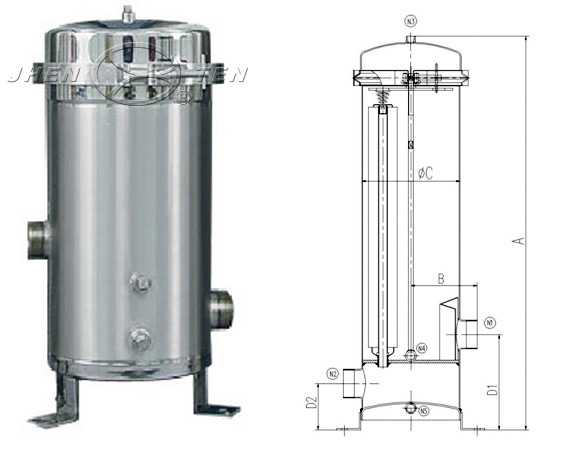

尺寸参数

5芯(4芯)

10”

20”

30”

40”

A:总高(不含压力表)

570

820

1070

1320

B:进口中心距

175(法兰);125(快装);130(螺纹)

C:直径

Φ204

D1:进口N1离地高度

178

D2:出口N2离地高度

76

进出口N1、N2尺寸

2”


7芯

30”

1070

190(法兰);140(快装);145(螺纹)

Φ235

178

76

2”

上表数据为标准型,可根据客户要求定制,未注长度单位为mm。


选型表


[滤芯数量]

[滤芯型号]

[滤芯接头]

[壳体材料]

[进出口连接]

[密封圈]

JTGRP

7R

20

T

4

L

E


5R=5芯

10=10”滤芯

T=222型

4= 304

F=法兰

E=EPDM


7R=7芯

20=20”滤芯

D=DOE型

6= 316L

K=快装

P=PTFE


9R=9芯

30=30”滤芯



L=螺纹

V=Viton


15R=15芯

40=40”滤芯




S=Sililone
