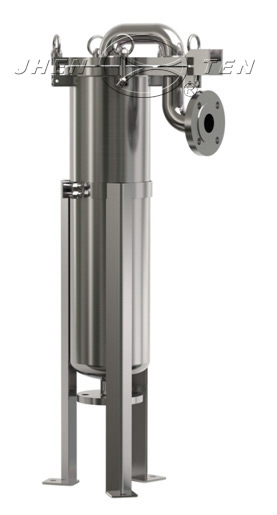

顶入式袋式过滤器
型号：JTGDD
品牌：JHENTEN
结构最合理的单袋式过滤器
JTGDD顶入式袋式过滤器，一款配合滤袋使用的袋式过滤器，用于一些粗过滤及预过滤环节
侧面入口进入，再从顶部进入滤袋内的设计，能自动分压，不会产生紊流，减少压力损失，有效保护滤袋
顶盖全面压紧密封，密封效果更好，杜绝侧漏
可调支脚，安装尺寸可根据现场要求快速调整
表面处理
处理类型 | 机械抛光、电解抛光、喷砂、酸洗 |
抛光精度 | 内壁0.6μm，外壁0.8μm |
网蓝0.6μm |
操作条件
最大操作压力 | 0.6MPa、1.0MPa |
最大操作温度 | 150℃ |
材料
过滤器壳体 | 304、316L、SAF2507、碳钢 |
吊环螺栓 | 304 |
可调支脚 | 304 |
密封圈、垫片 | EPDM、PTFE、Viton、Sililone |
连接
壳体连接 | 法兰 |
进出口 | 法兰、快装、螺纹 |
压力表(选配) | M14×1.5内螺纹 |
排气阀(选配) | 1/4”内螺纹 |
壳体连接 | 法兰 |
进出口 | 法兰、快装、螺纹 |
压力表(选配) | M14×1.5内螺纹 |
排气阀(选配) | 1/4”内螺纹 |
上表数据为标准型，可根据客户要求定制。进出口采用法兰，未注长度单位为mm。
选型表
［滤袋数量］ | ［滤袋型号］ | ［壳体材料］ | ［进出口连接］ | ［密封圈］ | |
JTGDD | 1P | 2S | 4 | F | E |
1P=1袋 | 1S=1号袋：Φ180 x 430 | 4= 304 | F=法兰 | E=EPDM | |
2S=2号袋：Φ180x 810 | 6= 316L | K=快装 | P=PTFE | ||
3S=3号袋：Φ105 x 230 | L=螺纹 | V=Viton | |||
4S=4号袋：Φ105x 380 | S=Sililone |
